Фрезерные<br><br><br><br> <br>станки<br>
1 слайд

Фрезерные




станки

 Фрезерный станок — станок для обработки металлических заготовок фрезой при поступательном перемещен
2 слайд

Фрезерный станок — станок для обработки металлических заготовок фрезой при поступательном перемещении заготовки.

<br><br><br>

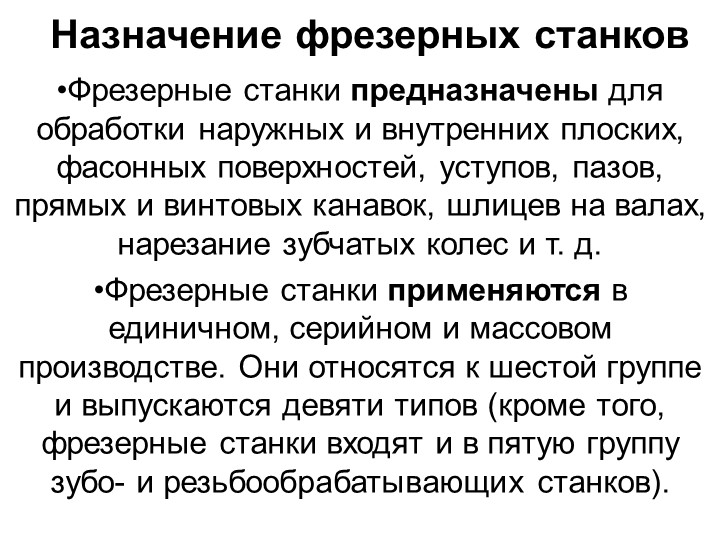

3 слайд




4 слайд

5 слайд

6 слайд

7 слайд

Праворежущими называют такие фрезы, которые при работе должны вращаться по часовой стрелке, если на
8 слайд

Праворежущими называют такие фрезы, которые при работе должны вращаться по часовой стрелке, если на фрезу смотреть со стороны заднего конца шпинделя (или против часовой стрелки, если смотреть со стороны подвески-серьги).
Леворежущими фрезами называют такие фрезы, которые при работе должны вращаться против часовой стрелки, если смотреть со стороны заднего конца шпинделя (или по часовой стрелке, если смотреть со стороны подвески).
Если смотреть на фрезу со стороны подвески, то праворежущая фреза отбрасывает стружку вправо, а леворежущая — влево.

9 слайд

Фрезы с крупным зубом применяют для черновой и получистовой обработки плоскостей, <br>фрезы с мелким
10 слайд

Фрезы с крупным зубом применяют для черновой и получистовой обработки плоскостей,
фрезы с мелким зубом — для получистовой и чистовой обработки
Направление резания цилиндрической фрезой можно изменить, перевернув фрезу на оправке (могут быть использованы и как праворежущие, и как леворежущие.)

<br>Обработка плоскости.<br><br>Фреза по металлу цилиндрическая без торцевых зубов <br>Фреза цилиндр
11 слайд


Обработка плоскости.

Фреза по металлу цилиндрическая без торцевых зубов
Фреза цилиндрическая винтовая

Цилиндрическая сдвоенная фреза<br>
12 слайд

Цилиндрическая сдвоенная фреза

Торцовые фрезы<br>
13 слайд

Торцовые фрезы

Торцовые фрезы большого диаметра (125 мм и выше) изготовляют насадными<br>
14 слайд

Торцовые фрезы большого диаметра (125 мм и выше) изготовляют насадными

15 слайд

16 слайд

17 слайд

фрезерование наклонных плоскостей и скосов <br>
18 слайд

фрезерование наклонных плоскостей и скосов

Обработка шпоночных пазов<br>
19 слайд

Обработка шпоночных пазов

Обработка пазов<br>Диаметр концевых <br>фрез выбирают <br>меньшим (до 0,1 мм)<br> ширины канавки, <b
20 слайд

Обработка пазов
Диаметр концевых
фрез выбирают
меньшим (до 0,1 мм)
ширины канавки,
так как при
фрезеровании
наблюдается
разбивание канавки.

<br>Дисковые фрезы для обработки пазов<br><br>
21 слайд


Дисковые фрезы для обработки пазов

Обработка Т-образных пазов<br>
22 слайд

Обработка Т-образных пазов

23 слайд

<br>Угловые фрезы  используются при фрезеровании угловых пазов и наклонных плоскостей. <br>А) одноуг
24 слайд


Угловые фрезы используются при фрезеровании угловых пазов и наклонных плоскостей.
А) одноугловые
б) двухугловые
в)симметричные двухугловые

<br>Угловые фрезы малых размеров изготовляются концевыми  с цилиндрическим или коническим хвостовико
25 слайд


Угловые фрезы малых размеров изготовляются концевыми с цилиндрическим или коническим хвостовиком.

26 слайд

 Шпоночные фрезы<br>
27 слайд

Шпоночные фрезы

28 слайд

Обработка уступов <br>
29 слайд

Обработка уступов

<br>Разрезание заготовок<br><br>
30 слайд


Разрезание заготовок

Обработка фасонных поверхностей<br>Фасонные фрезы по конструкции зубьев разделяются на фрезы с затыл
31 слайд

Обработка фасонных поверхностей
Фасонные фрезы по конструкции зубьев разделяются на фрезы с затылованнымп зубьями и фрезы с остроконечными (острозаточенными) зубьями.


Сборная фасонная фреза<br>
32 слайд

Сборная фасонная фреза

33 слайд

34 слайд

35 слайд

36 слайд

Оправка 3 для крепления цилиндрических и дисковых фрез 5 с установочными кольцами 4.<br><br>
37 слайд

Оправка 3 для крепления цилиндрических и дисковых фрез 5 с установочными кольцами 4.

38 слайд

Фрезы с коническим посадочным отверстием закрепляют на конусе 2 фрезерной оправки  с помощью вкладыш
39 слайд

Фрезы с коническим посадочным отверстием закрепляют на конусе 2 фрезерной оправки с помощью вкладыша 3 и винта 4.

Фрезы с цилиндрическим посадочным отверстием крепят непосредственно на цилиндрическом конце шпинделя
40 слайд

Фрезы с цилиндрическим посадочным отверстием крепят непосредственно на цилиндрическом конце шпинделя

Для расположения одной или нескольких фрез на оправке пользуются установочными кольцами двух типов р
41 слайд

Для расположения одной или нескольких фрез на оправке пользуются установочными кольцами двух типов различной ширины

Если невозможно установить фрезу вблизи шпинделя, рекомендуется применять дополнительную подвесную с
42 слайд

Если невозможно установить фрезу вблизи шпинделя, рекомендуется применять дополнительную подвесную серьгу 1 .


Классификация фрезерных станков<br>1.         Станки консольно-фрезерные:<br>а)         горизонтальн
43 слайд

Классификация фрезерных станков
1.         Станки консольно-фрезерные:
а)         горизонтально-фрезерные   (с   неповоротным столом);
б)         горизонтально-фрезерные с  поворотным столом (универсальные);
в)         вертикально-фрезерные;
г)         широкоуниверсальные.
2.         Станки   вертикально-фрезерные   с   крестовым столом (бесконсольные).
3.         Станки продольно-фрезерные:
а)         одностоечные;
б)         двухстоечные.
4.         Фрезерные станки непрерывного  действия:
а)         карусельно-фрезерные;
б)         барабанно-фрезерные.
5.         Станки копировально-фрезерные.
6.         Станки шпоночно-фрезерные.
7.         Торцефрезерные станки.
8.         Станки фрезерные специализированные.

612 консольный вертикально-фрезерный станок второго размера или со столом 320Х 1250 мм. <br><br>Прод
44 слайд

612 консольный вертикально-фрезерный станок второго размера или со столом 320Х 1250 мм.

Продольно-фрезерный станок 6662 имеет стол 1800X6000 мм
682Г означает, что это — станок горизонтально-фрезерный, в отличие от базовой модели универсально-фрезерного станка
6М82Ш означает широко-универсальную модель консольного горизонтально-фрезерного станка
6Р12Б — быстроходная модель
различное исполнение станков в зависимости от точности
(Н — нормальной точности, П — повышенной, В — высокой, А — особо высокой и С — станки особо точные, называемые мастер-станками)
6520Ф3- исполнение с учетом используемой системы управления станком(с ЧПУ)


<br>Фрезерной бабкой называется узел станка, в котором смонтированы механизмы, обеспечивающие фрезе
45 слайд


Фрезерной бабкой называется узел станка, в котором смонтированы механизмы, обеспечивающие фрезе вращательное движение v.

Тяжелые детали обрабатывают на фрезерных станках с крестовым столом . <br>Стол при перемещениях<br>
46 слайд

Тяжелые детали обрабатывают на фрезерных станках с крестовым столом .
Стол при перемещениях
выходит за пределы
направляющих салазок
или «свисает» с
направляющих
салазок.

<br>По    направляющим основания  в поперечном направлении<br> перемещаются салазки , по направляющи
47 слайд


По направляющим основания в поперечном направлении
перемещаются салазки , по направляющим которых перемещается в продольном направлении стол .
Эти два движения взаимно перекрещиваются, поэтому группа стол —салазки и получила название «крестового стола».

<br>Хобот станка- часть станины станка в виде горизонтальной консольной балки, которая обычно может
48 слайд


Хобот станка- часть станины станка в виде горизонтальной консольной балки, которая обычно может перемещаться в продольном направлении .

вертикальные бесконсольные<br>Шпиндель расположен<br> вертикально и <br>перемещается в<br> этом же н
49 слайд

вертикальные бесконсольные
Шпиндель расположен
вертикально и
перемещается в
этом же направлении.
Перемещение стола
происходит только в
продольном и
поперечном
направлениях.

консольные вертикально-фрезерные<br>Здесь шпиндель расположен <br>вертикально. <br>Перемещается верт
50 слайд

консольные вертикально-фрезерные
Здесь шпиндель расположен
вертикально.
Перемещается вертикально,
но есть модели с
поворотным шпинделем.
Перемещение стола
возможно в вертикальном
направлении, а также в
горизонтальном
направлении
перпендикулярно оси
шпинделя.

Вертикально-фрезерный  консольный станок <br>1 — фреза <br>2 — шпиндель <br>3 — хобот <br>4 — стойка
51 слайд

Вертикально-фрезерный консольный станок
1 — фреза
2 — шпиндель
3 — хобот
4 — стойка
5 — стол
6 — салазки
7 — консоль
8 — фундаментная плита
9 - панель запуска шпинделя
10 - регулировка передач
шпинделя
11 - регулировка скорости
Вращения шпинделя
12 - Подача СОЖ
13 - Продольное перемещение стола
14,15,16 - ускоренные перемещения
стола
17 - поперечное перемещение стола

Консоль  фрезерного станка  представляет собой деталь коробчатой формы. Она перемещается по вертикал
52 слайд

Консоль фрезерного станка представляет собой деталь коробчатой формы. Она перемещается по вертикальным направляющим станины.
Салазки , смонтированные на консоли, перемещаются в поперечном направлении,
стол перемещается по направляющим салазок в продольном направлении.
группа стол—салазки — консоль имеет три движения, необходимые для обработки детали фрезой , имеющей вращательное движение .

продольно-фрезерные<br>При одно и двух стоечном исполнении имеют до трех горизонтальных и вертикальн
53 слайд

продольно-фрезерные
При одно и двух стоечном исполнении имеют до трех горизонтальных и вертикальных шпинделей.
Шпиндельные бабки и шпиндели перемещаются вертикально и поперечно, а перемещение стола по направляющим станины возможно только в продольном направлении.

Продольно-фрезерный станок двухстоечный -стол  перемещается по направляющим станины  только в продол
54 слайд

Продольно-фрезерный станок двухстоечный -стол перемещается по направляющим станины только в продольном направлении.
Два других взаимно
перпендикулярных
движения получают
бабки по направляющим
поперечины и стоек ,
а также цилиндрические
гильзы, в которых
смонтирован выходной
вал фрезерной бабки
— шпиндель, несущий
на себе фрезу.
Стол на всей длине хода
полностью опирается на
направляющие станины.

55 слайд

<br><br>Горизонтальные консольно-фрезерные станки. <br><br><br>1 – оправка; <br>2 – фреза; <br>3 – т
56 слайд



Горизонтальные консольно-фрезерные станки.


1 – оправка;
2 – фреза;
3 – тиски;
4 – деталь;
5 – стол.

Горизонтально-фрезерный  консольный станок<br><br>1 — фундаментная <br>плита <br>2 — станина <br>3 —
57 слайд

Горизонтально-фрезерный консольный станок

1 — фундаментная
плита
2 — станина
3 — консоль
4 — салазки
5 — стол
6 — хобот
7 — оправка с
фрезой

Горизонтально-фрезерные станки характеризуются горизонтальным расположением шпинделя и наличием у ст
58 слайд

Горизонтально-фрезерные станки характеризуются горизонтальным расположением шпинделя и наличием у станка трех взаимно перпендикулярных движений — продольного, поперечного и вертикального.

консольные универсально-фрезерные<br>
59 слайд

консольные универсально-фрезерные

Отличие универсальных консольно-фрезерных станков от горизонтальных заключается только в возможности
60 слайд

Отличие универсальных консольно-фрезерных станков от горизонтальных заключается только в возможности поворота стола относительно вертикальной оси.

61 слайд

Станки широкоуниверсальные фрезерные.<br><br>Отличием станков этой <br>группы от группы <br>универса
62 слайд

Станки широкоуниверсальные фрезерные.

Отличием станков этой
группы от группы
универсальных станков,
имеющих только основной
горизонтальный шпиндель,
является оснащение
приставной головой
со шпинделем, который
имеет свойства
поворачиваться вокруг
вертикальной и
горизонтальной
осей.

63 слайд

Фрезерные станки непрерывного действия:<br>а — карусельный; б — барабанный<br>
64 слайд

Фрезерные станки непрерывного действия:
а — карусельный; б — барабанный

65 слайд

66 слайд

копировально- фрезерные<br>для обработки деталей, имеющих сложные криволинейные поверхности<br>По св
67 слайд

копировально- фрезерные
для обработки деталей, имеющих сложные криволинейные поверхности
По своему принципу подразделяются на станки прямого и следящего копирования, что происходит путем ощупывания детали копировальным пальцем (щупом).

4- режущий   инструмент,    5-копир.<br><br>
68 слайд

4- режущий инструмент, 5-копир.

<br>Методы фрезерования криволинейной поверхности<br><br>
69 слайд


Методы фрезерования криволинейной поверхности

Станки с прерывистой системой  управления-копирование в рассмотренной схеме получается в результате
70 слайд

Станки с прерывистой системой управления-копирование в рассмотренной схеме получается в результате попеременного включения вертикальной и продольной подач стола

71 слайд

станки с непрерывной системой управления обеспечивают высокую точность копирования только при обрабо
72 слайд

станки с непрерывной системой управления обеспечивают высокую точность копирования только при обработке заготовок с плавным изменением контура

Обработка гидрокопировальным станком-перемещение по контуру происходит в результате сочетания взаимн
73 слайд

Обработка гидрокопировальным станком-перемещение по контуру происходит в результате сочетания взаимно перпендикулярных горизонтальных подач (продольной и поперечной)

<br>Настольные фрезерные станки<br><br>сверление отверстий,<br> нарезание резьбы, <br>горизонтальное
74 слайд


Настольные фрезерные станки

сверление отверстий,
нарезание резьбы,
горизонтальное фрезерование цилиндрическими, дисковыми, фасонными, и другими фрезами,
вертикальное фрезерование торцевыми, концевыми, шпоночными и другими фрезами

<br>Настольные фрезерные станки с ЧПУ<br><br>для выполнения фрезерных работ, <br>сверления, <br>Зенк
75 слайд


Настольные фрезерные станки с ЧПУ

для выполнения фрезерных работ,
сверления,
Зенкерования
и растачивания отверстий
на деталях из черных и цветных металлов, их сплавов и пластмасс в единичном, мелкосерийном и серийном производстве

76 слайд

Фрезерные станки с ЧПУ<br>
77 слайд

Фрезерные станки с ЧПУ

<br>Фрезерные обрабатывающие центры с ЧПУ<br><br>широкий диапазон фрезерных, сверлильных и растачива
78 слайд


Фрезерные обрабатывающие центры с ЧПУ

широкий диапазон фрезерных, сверлильных и растачивающих операций
Выпускается два типа станков: вертикальные и горизонтальные.
отличается высокими скоростями резания и высокой точностью позиционирования инструмента.

При работе на фрезерных станках для закрепления заготовок широко применяют универсально-сборные прис
79 слайд

При работе на фрезерных станках для закрепления заготовок широко применяют универсально-сборные приспособления (УСП), которые собирают из готовых нормализованных взаимозаменяемых деталей.

<br>Нередко на фрезерных станках (как и на токарных) для закрепления заготовок, имеющих цилиндрическ
80 слайд


Нередко на фрезерных станках (как и на токарных) для закрепления заготовок, имеющих цилиндрические поверхности, используют кулачковые , поводковые и цанговые патроны

КРЕПЛЕНИЕ ЗАГОТОВОК<br>
81 слайд

КРЕПЛЕНИЕ ЗАГОТОВОК

82 слайд

Виды движений  <br>Главное движение резания<br>Движение подачи<br>вспомогательные<br>
83 слайд

Виды движений
Главное движение резания
Движение подачи
вспомогательные

Фреза обычно совершает резание в одном или нескольких направлениях: радиальном, периферийном и осево
84 слайд

Фреза обычно совершает резание в одном или нескольких направлениях: радиальном, периферийном и осевом.

Попутное и встречное фрезерование<br>
85 слайд

Попутное и встречное фрезерование

Попутное фрезерование  или фрезерование по подаче – это способ, при котором направления движения заг
86 слайд

Попутное фрезерование или фрезерование по подаче – это способ, при котором направления движения заготовки и вектора скорости резания совпадают.
При этом толщина стружки
на входе зуба в резание
максимальна и
уменьшается до
нулевого значения на
выходе.

Встречное фрезерование, иногда его называют традиционным, наблюдается, когда скорости резания и движ
87 слайд

Встречное фрезерование, иногда его называют традиционным, наблюдается, когда скорости резания и движение подачи заготовки направлены в противоположные стороны.
При врезании
толщина стружки
равна нулю,
на выходе –
максимальна.

Встречное фрезерование применяют для вязких материалов, а попутное — для хрупких, чтобы не допустить
88 слайд

Встречное фрезерование применяют для вязких материалов, а попутное — для хрупких, чтобы не допустить выкрашивания кромки заготовки.
При попутном фрезеровании, допустимом на станке с соответствующей конструкцией механизма подач, до начала работы нужно устранить зазор («мертвый ход») в паре винт—гайка механизма перемещения стола.


Делительные головки используют в основном на консольных и широкоуниверсальных станках для закреплени
89 слайд

Делительные головки используют в основном на консольных и широкоуниверсальных станках для закрепления заготовки и поворота ее на различные углы путем непрерывного или прерывистого вращения.
В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части.

УДГ служит <br>а) для установки оси обрабатываемой заготовки под требуемым углом относительно стола
90 слайд

УДГ служит
а) для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка (горизонтально, вертикально, наклонно);
б) для периодического поворота заготовки вокруг ее оси на определенные углы (деление на равные и неравные части);
в) для непрерывного вращения заготовки при фрезеровании винтовых канавок (спиралей).

Все типы универсальных делительных головок независимо от их конструкции имеют червячную передачу, при помощи которой поворачивается шпиндель головки.

для <br>одного полного<br> оборота <br>шпинделя <br>делительной<br> головки надо <br>рукоятке <br>(ч
91 слайд

для
одного полного
оборота
шпинделя
делительной
головки надо
рукоятке
(червяку)
сообщить 40
оборотов ;

92 слайд

93 слайд

94 слайд

95 слайд

96 слайд

Недостатком оптических делительных головок является невозможность использования их при фрезеровании
97 слайд

Недостатком оптических делительных головок является невозможность использования их при фрезеровании винтовых канавок.

<br>1-Блок настройки,          2-оптический окуляр,     3-шкала,<br> 4,5-установочные     центры,
98 слайд


1-Блок настройки, 2-оптический окуляр, 3-шкала,
4,5-установочные центры, 6-стол

<br>Применение смазочно-охлаждающих жидкостей при фрезеровании<br><br>Подвод СОЖ в зону резания осущ
99 слайд


Применение смазочно-охлаждающих жидкостей при фрезеровании

Подвод СОЖ в зону резания осуществляется поливом в зону резания, поливом под давлением со стороны задней поверхности инструмента, распылением и другими способами.
Фрезами, оснащенными пластинками твердого сплава, обычно обрабатывают без СОЖ или с обильным охлаждением эмульсией.
Фрезерование серого чугуна на универсальных фрезерных станках обычно производится без охлаждения, а ковкого — с охлаждением эмульсией.

Отзывы по презентациям на сайте school-textbook.com "Фрезерные станки " Описание станков, виды работ, приспособления"" (0)
Оставить отзыв
Прокомментировать

Путеводитель по миру знаний. Тем, кто хочет учиться.

Свяжитесь с нами
